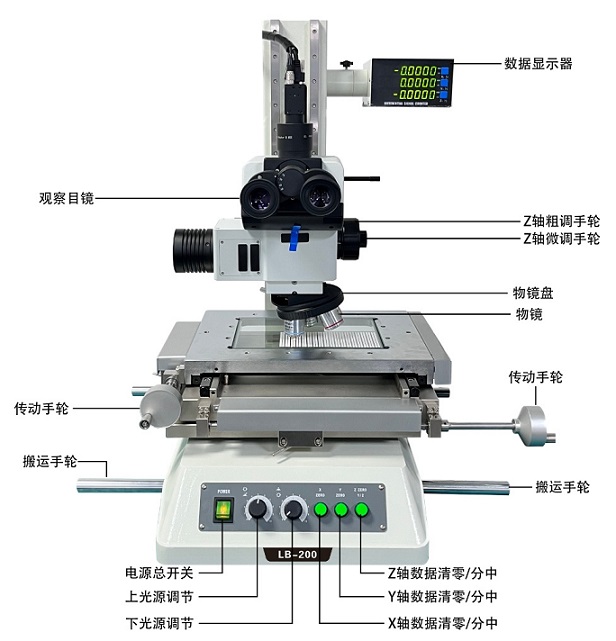

金相測量顯微鏡主要用于LED封裝、半導體封裝、微電子行業、精密器件等高精度的尺寸及外形精密測量，如半導體行業：對金球直徑測量、金球厚度尺寸測量、線弧高度測量、金線直徑測量、芯片尺寸測量、支架尺寸測量等。
LB-200采用進口高精度光柵尺，Z軸分辯率高達0.1um，以滿足用戶不同產品的高精度測量需求。
覆蓋范圍廣：兼容多種測量和觀察需求
可操作性：操作更簡單、更高效
高度測量：實現對樣品表面凹凸的高精度測量
測量支持系統：對復雜形狀也能簡單、高精度地測量
設備測試參數：
| 設備型號 | LB-200 | |
| 外形尺寸 | 700*800*800mm | |
| 設備重量 | 85KG | |
| 玻璃尺寸 | 230*160mm | |
| 載物臺尺寸 | 3580*258mm | |
| 行程 | 200*100*150mm | |
| 光柵尺分辨率 | Z軸分辨率±0.1um；XY軸±0.5um（可選配±0.1um） | |
| 光學系統 | 無限遠光學系統 | |
| 移動方式 | 手動 | |
| 物鏡 | 5X，10X，20X，50X | |
| 目鏡 | 10X | |
| 視野圖像 | 反像 | |
| 觀察方法 | 明場/暗場自由切換 | |
| 表面光源/底部光源 | 3W/LED同軸光源 | |
| XYZ定位精準度 | ±0.1um | |
| XYZ重復精度 | ±0.1um | |
| XY測量精度 | （3+L/100）um，“L”為被測量長度 | |
| Z測量精度 | （3+L/25）um，“L”為被測量高度 | |
| 數顯器功能 | RS232輸出，XYZ清零/分中，公英制轉換，精度校正 | |
| Z軸控制器 | 高精度同軸搖輪控制上下移動 | |
| Z軸定位精度 | ±0.1um | |
| 工作電壓 | AC220V | |
| 額定功率 | 100W | |
| 功能 | 金球直徑測量 | 長度測量 |
| 金球厚度測量 | 角度測量 | |
| 金線線弧測量 | 半徑測量 | |
